混凝土泵车焊接计划
金属焊接与加工 混凝土泵车焊接计划
混凝土泵车焊接计划

一、 产品先容

混凝土运送泵车也称臂架式混凝土泵车 ，，，，，运送部分主要由由泵体和运送管组成 ，，，，，是一种使用压力 ，，，，，将混凝土沿管道一连运送的机械。。 。。 ； ；；；； ；； ；炷帘贸凳切藿ㄐ幸祷炷猎怂秃筒剂系闹饕氨 ，，，，，具有无邪、利便、无邪性强的优点 ，，，，，在衡宇建设、蹊径铺设、桥梁建设中普遍使用。。 。。。

混凝土泵车是在载重汽车底盘上刷新而成 ，，，，，在底盘上装置运动和动力传动装置、泵送和搅拌装置、布料装置以及其它一些辅助装置。。 。。。转台、回转机构、牢靠转塔和支腿统称泵车的四部件 ，，，，，基本都由高强钢焊而组成 ，，，，，板厚在10-30㎜不等 ，，，，，焊接部件的制造质量直接影响到产品的质量、性能及可靠性。。 。。。


图1  泵车

二、客户先容

三一集团有限公司始创于1989年。。 。。。自建设以来 ，，，，，三一始终秉持“建设一流企业 ，，，，，作育一流人才 ，，，，，做出一流孝顺”的愿景 ，，，，，打造了着名的“三一”品牌。。 。。。三一集团主业是以“工程”为主题的装备制造业 ，，，，，公司产品包括混凝土机械、挖掘机械、起重机械、桩工机械、筑路机械 ，，，，，其中泵车、拖泵、挖掘机、履带起重机、旋挖钻机等主导产品已成为中国第一品牌 ，，，，，其中混凝土运送泵车、混凝土运送泵和全液压压路机市场占有率居海内首位 ，，，，，泵车产量居天下首位。。 。。。三一重工营业和工业基地遍布全球 ，，，，，在海内 ，，，，，三一建有北京、长沙、上海、沈阳、昆山、乌鲁木齐等六大工业基地。。 。。。在外洋 ，，，，，三一建有印度、美国、德国、巴西等四大研发和制造基地。。 。。。现在 ，，，，，集团营业已笼罩全球100多个国家和地区。。 。。。

三、现场问题

转台作为混凝土泵车臂架的基座 ，，，，，是由高强钢焊接而成 ，，，，，它上部用臂架毗连套与臂架铰接 ，，，，，下部用高强度螺栓与回转支承相连 ，，，，，主要遭受臂架载荷 ，，，，，同时可随臂架一起在水平面内转动。。 。。。

焊接件要有优异的焊接质量 ，，，，，转台底板厚度尺寸应知足回转支承装置对底座轴向刚度的要求。。 。。。转台结构后部遭受拉力 ，，，，，前部遭受压力 ，，，，，要求母材、焊材的力学性能知足要求的应力值。。 。。？？？？？ ？？？突б蠛附颖匦柚悖

① 电弧能量集中 ，，，，，避免部件爆发大的形变 ，，，，，包管部件尺寸知足设计要求。。 。。。

② 严酷控制热输入 ，，，，，避免焊缝晶粒粗大等缘故原由导致性能降低 ，，，，，带来清静隐患。。 。。。

③ 超低飞溅 ，，，，，镌汰打磨工序 ，，，，，尽可能的提高焊接效率。。 。。。

④ 降低易损件如导电嘴的消耗 ，，，，，严酷控制本钱。。 。。。

⑤ 焊缝成型雅观 ，，，，，外观圆滑饱满 ，，，，，阻止应力集中 ，，，，，熔深凌驾2mm。。 。。。

⑥ 配合机械人焊接 ，，，，，通讯设置简朴快捷 ，，，，，焊机一连焊接一致性高。。 。。。

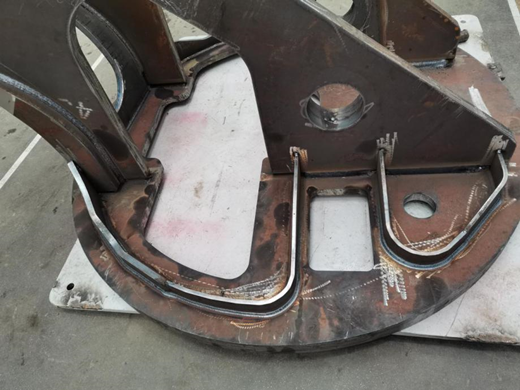

图3  转台工件

四、z6com·尊龙(中国)时凯集团电气推荐焊机装备及计划

针对客户现真相形 ，，，，，推荐z6com·尊龙(中国)时凯集团电气Artsen Plus 500QR焊机搭配发那科机械人 ，，，，，接纳短弧脉冲工艺。。 。。。Artsen Plus 500QR是一款全数字高频智能逆变焊机 ，，，，，可举行碳钢、不锈钢、铝合金等材质的直流、脉冲、双脉冲及协同的全位置焊接。。 。。。此款焊机有以下优点可以解决客户问题：

①  高速数字控制 ，，，，，逆变频率抵达100KHz ，，，，，可对熔滴过渡状态举行细腻化控制 ，，，，，焊接稳固 ，，，，，险些无飞溅。。 。。。

② 内置专家焊接数据库 ，，，，，一元化调理 ，，，，，参数自动关联 ，，，，，可获得优异的焊接效果。。 。。。

③ 特有的短弧脉冲工艺 ，，，，，弧长比标准脉冲缩短1/3 ，，，，，挺度高、指向性强、高熔深、无咬边。。 。。。

④ 弧是非而稳固 ，，，，，焊接速率快 ，，，，，热输入降低显着 ，，，，，可降低导电嘴等焊接外围件消耗。。 。。。

⑤ 送丝机接纳高性能数字电机、 码盘反响、四轮送丝和准确送丝机构来确保送丝稳固性 ，，，，，进而包管优异的焊接。。 。。。

⑥ 焊机接纳防雷击和浪涌设计 ，，，，，防电磁滋扰。。 。。。焊机出厂前 ，，，，，均需要经由可靠性测试 ，，，，，稳固可靠。。 。。。

⑦ 起弧、收弧参数开放可调 ，，，，，包管整体焊接质量。。 。。。

⑧ 配有模拟、数字等多种通讯方法 ，，，，，与专机与机械人通讯简朴快捷。。 。。。

⑨ 电源可靠性高 ，，，，，参数一致性高 ，，，，，可以包管与机械人配合恒久大批量焊接 ，，，，，焊缝稳固可靠。。 。。。

五、效果比照



接纳z6com·尊龙(中国)时凯集团电气Artsen Plus 500QR配合机械人焊接 ，，，，，抵达客户知足效果。。 。。。超低飞溅 ，，，，，大大镌汰了后续的打磨工序 ，，，，，焊缝成型雅观 ，，，，，无咬边 ，，，，，外貌成型匀称一致 ，，，，，颜色呈白亮色 ，，，，，及格率99.5%。。 。。。转台接纳变位机与机械人联动焊接 ，，，，，焊机稳固可靠 ，，，，，热输入低 ，，，，，水箱水流循环正常 ，，，，，降低了易损件的消耗频率。。 。。。导电嘴使用寿命大幅延伸3倍 ，，，，，喷嘴整理的次数也由原来的半天整理一次 ，，，，，提高到现在一天整理一次 ，，，，，整体生产效率提升50%。。 。。。

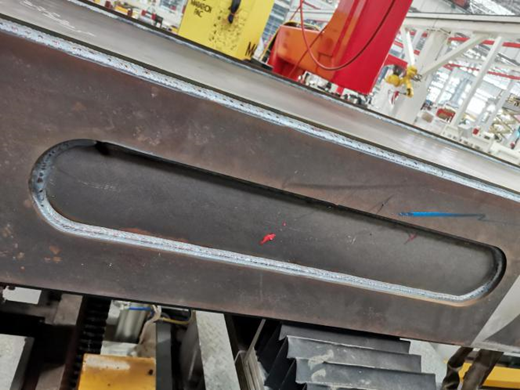

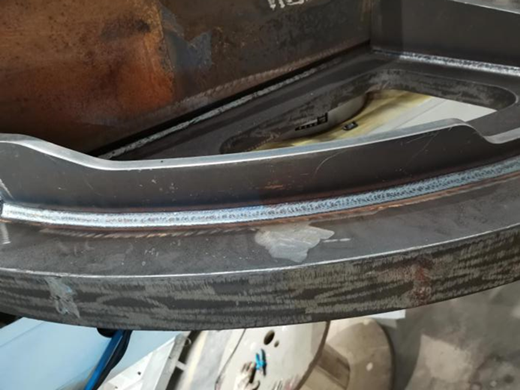

图3  转台焊缝                                                                                                图4  后支脚焊缝



六、应用

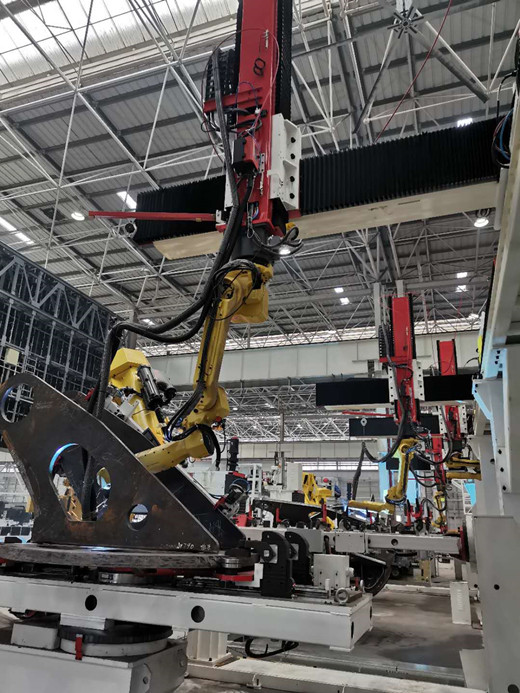

图5  转台事情站

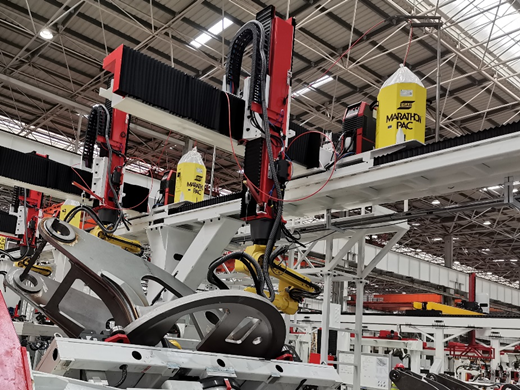

图6  转台机械人组队
