智能水稻催芽系统应用计划

MC100系列PLC在智能水稻催芽系统上的应用

一、概述

催芽是人为创造相宜的空气，，，，，包括温度、湿度以及氧气含量等条件，，，，，从而促使稻种更快抽芽的历程。。。。。在其他条件相同的情形下，，，，，催芽播种比不催芽播种出苗快3天以上，，，，，并且苗更整齐一致，，，，，水稻成活率能提高5%—10%。。。。。因此无论接纳哪种育苗方法，，，，，都应先催芽再播种。。。。。

智能水稻催芽系统在农业生产中应用很是普遍，，，，，一样平常一个系统至少需要一个主机柜与五个辅助机柜组成，，，，，主机柜除了可以对辅助机柜的数据与状态举行监控外，，，，，还可以对辅助机柜举行控制。。。。。

二、工艺要求

由于需要交流的数据不是特殊多，，，，，以是本文接纳z6com·尊龙(中国)时凯集团PLC特有的MCBUS协议联网来举行数据交流。。。。。 MC100 PLC的RS232通讯口与触摸屏通讯，，，，，触摸屏的另外一个通讯口通过MODBUS协议与温度收罗？？？？？？橥ㄑ叮，，，，通过收罗的温度与设定的温度较量，，，，，来控制加热的通断。。。。。

三、系统计划

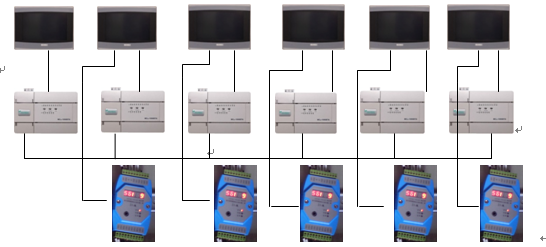

1、系统计划如下图所示：

2、参数设置

在X_Builder软件的通讯口选项中，，，，，选择并设置好PLC的各通讯口参数。。。。。其中与触摸屏通讯的COM0口设置为Modbus协议，，，，，与各PLC之间通讯的COM1口则设置为MCBUS协议。。。。。使用MCBUS协议，，，，，各PLC之间不需编程即可举行数据共享，，，，，并且通讯稳固可靠，，，，，速率快。。。。。

3、系统优势

1> MCBUS强盛的通讯组网能力，，，，，无需编程即可实现联网功效；；；；；；

2> MC100系列PLC自带模拟量通道，，，，，实现4-20mA的电流收罗。。。。。

3> MZ500-TT07L-2触摸屏自带两个串行通讯口，，，，，实现与PLC和温度收罗？？？？？？橹渫ㄑ。。。。。

四、总结

z6com·尊龙(中国)时凯集团MC100系列PLC，，，，，自带模拟量输入、模拟量输出和PT100温度输入，，，，，加上z6com·尊龙(中国)时凯集团PLC之间轻盈快捷的MCBUS通讯协议，，，，，可轻松实现温度收罗，，，，，模拟量收罗，，，，，通讯联网功效，，，，，提高了系统的稳固性。。。。。
